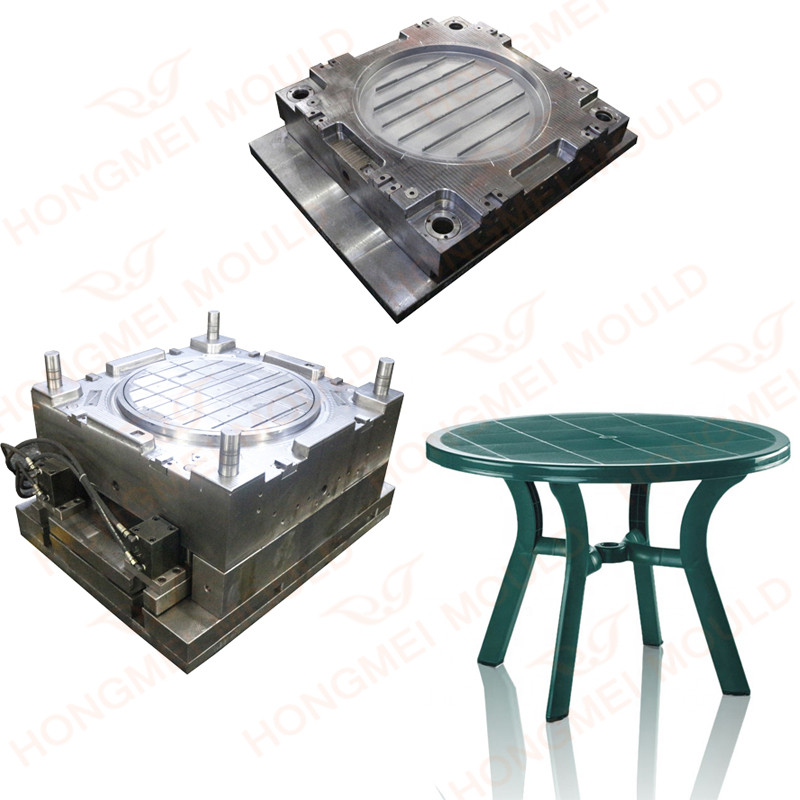

Στρογγυλό καλούπι κήπου Πλαστικό Τραπέζι

Στρογγυλό κήπο Χαρακτηριστικό καλούπι πλαστικού τραπεζιού

Πρώτη ύλη: PP

 Χάλυβας καλουπιού: 718

 Βάση καλουπιού: 45#

 Runner: hot runner μεγάλη πύλη

 Εξώθηση: stripper

 Διάρκεια ζωής καλουπιού: 500.000 βολές

 Ημερομηνία παράδοσης: 75 εργάσιμες ημέρες

Η διαδικασία της εταιρείας μας Hongmei που κατασκευάζει αυτό το καλούπι

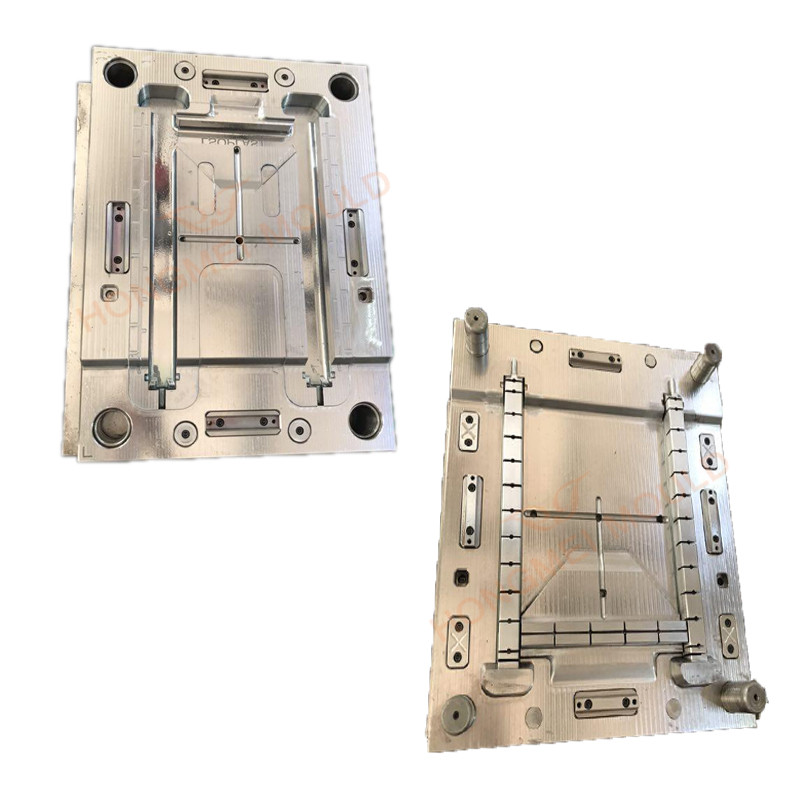

Η Hongmei Mold θα επιλέξει τον καταλληλότερο χάλυβα για την κατασκευή καλουπιών σύμφωνα με τα προϊόντα σας, συνήθωςΣτρογγυλό καλούπι κήπου Πλαστικό Τραπέζι, η εταιρεία μας θα προτείνει χάλυβα 718 με διάρκεια ζωής καλουπιού εγγύησης 500000 βολών. Πριν από το σχεδιασμό του καλουπιού, θα αναλύσουμε το προϊόν για να ελέγξουμε αν μπορεί να ισορροπήσει ροή. Για τη μούχλα στα πόδια, χρειάζεται να χρησιμοποιήσει έναν κύλινδρο λαδιού για να μετακινήσει το τμήμα του πυρήνα επειδή το προϊόν ποδιών μέσα είναι κοίλο. Με τον εξοπλισμό εργαλείων ακριβείας και τον αυστηρό έλεγχο διαστάσεων, η εμφάνιση και τα εξαρτήματα των δειγμάτων δοκιμής είναι καλά μετά τη δοκιμή καλουπιών και μπορούμε να σας στείλουμε το καλούπι σε σύντομο χρονικό διάστημα. Η εταιρεία μας δίνει προσοχή στο σχεδιασμό του συστήματος δρομέα και του συστήματος ψύξης, χρησιμοποιούμε μια καλή μάρκα hot runner που έχει καλή ανατροφοδότηση από τους πελάτες μας, το σύστημα hot runner θα συμπεριφέρεται καλά στο γέμισμα. Επιπλέον, οι γραμμές ψύξης μας θα σχεδιαστούν κοντά στη θέση χύτευσης του προϊόντος για να επιτύχουν το μεγαλύτερο αποτέλεσμα ψύξης. Θα σχεδιάσουμεΣτρογγυλό καλούπι κήπου Πλαστικό Τραπέζιγια να ταιριάζει με την παράμετρο του μηχανήματος σας. Και αν δεν μπορείτε να ανοίξετε το τρισδιάστατο σχέδιο καλουπιού, έχουμε την αναφορά καλουπιού μας, μπορείτε να δείτε την αναφορά καλουπιού μας για να ελέγξετε το μέγεθος του καλουπιού, τη διάμετρο της γραμμής ψύξης κ.λπ.

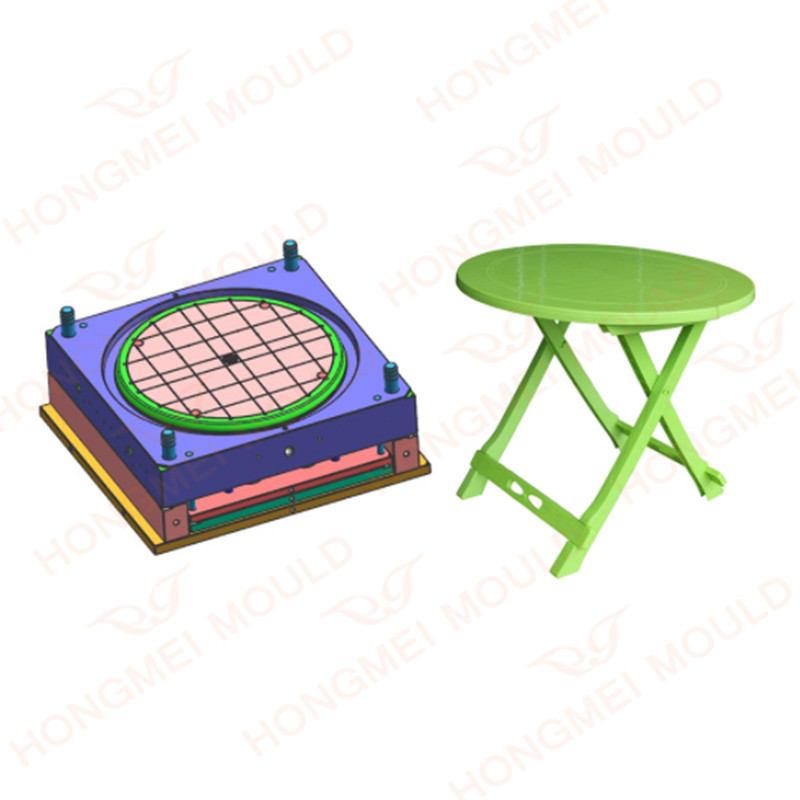

Η αρχή σχεδιασμού του καλουπιού πλαστικού στρογγυλού τραπεζιού

1. Βάση σχεδιασμού

* Η ακρίβεια της διάστασης και η σχετική της διάσταση

Σύμφωνα με τις ειδικές απαιτήσεις και τις λειτουργίες ολόκληρου του προϊόντος πλαστικών προϊόντων για τον προσδιορισμό της εξωτερικής του ποιότητας και το συγκεκριμένο μέγεθος ανήκει σε ποιο είδος: οι απαιτήσεις ποιότητας εμφάνισης είναι υψηλότερες, οι απαιτήσεις ακρίβειας μεγέθους είναι χαμηλότερα πλαστικά προϊόντα, όπως παιχνίδια. Λειτουργικά πλαστικά προϊόντα, αυστηρές απαιτήσεις μεγέθους. Πλαστικά προϊόντα, όπως κάμερες, που απαιτούνται αυστηρά σε εμφάνιση και μέγεθος.

* Εάν η κλίση της στρίπερ είναι λογική

Η κλίση του ξεκαλουπώματος σχετίζεται άμεσα με το ξεκαλούπωμα και την ποιότητα των πλαστικών προϊόντων, δηλαδή τη διαδικασία έγχυσης, εάν η έγχυση μπορεί να πραγματοποιηθεί ομαλά. η κλίση ξεκαλουπώματος είναι αρκετή. κλίση σε πλαστικά προϊόντα στη χύτευση της διαχωριστικής ή διαχωριστικής επιφάνειας. εάν θα επηρεάσει την ακρίβεια της εμφάνισης και το μέγεθος του πάχους του τοίχου. εάν θα επηρεάσει την αντοχή ενός μέρους πλαστικών προϊόντων.

2. Διαδικασίες σχεδιασμού

Ανάλυση και πέψη του σχεδίου πλαστικού προϊόντος και του στερεού (στερεό δείγμα):

* Η γεωμετρία του προϊόντος

* Διαστάσεις, ανοχές και σημεία αναφοράς σχεδιασμού

* Τεχνικές απαιτήσεις

* Όνομα και μάρκα πλαστικού

* Απαιτήσεις επιφάνειας

* Αριθμός κοιλότητας και διάταξη κοιλότητας

* Βάρος προϊόντος και όγκος έγχυσης της μηχανής έγχυσης

* Η προβαλλόμενη περιοχή του προϊόντος και η δύναμη σύσφιξης της μηχανής έγχυσης

* Το μέγεθος του καλουπιού και η αποτελεσματική περιοχή του καλουπιού εγκατάστασης της μηχανής έγχυσης, (ή η απόσταση μεταξύ της ράβδου έλξης της μηχανής έγχυσης)

* Ακρίβεια προϊόντος, χρώμα

* Εάν τα προϊόντα έχουν πυρήνες πλευρικού άξονα και τις μεθόδους επεξεργασίας τους

Προσδιορίστηκε ο αριθμός της κοιλότητας και στη συνέχεια στη διάταξη της κοιλότητας, η διάταξη της θέσης της κοιλότητας, η διάταξη της κοιλότητας περιλαμβάνει τηνΣτρογγυλό καλούπι κήπου Πλαστικό Τραπέζιμέγεθος, ο σχεδιασμός του συστήματος πύλης, η ισορροπία του συστήματος πύλης, ο σχεδιασμός του ολισθητήρα έλξης πυρήνα) ιδρύματα, ένθετο και ο σχεδιασμός του πυρήνα, ο σχεδιασμός του συστήματος ανταλλαγής θερμότητας, αυτά τα προβλήματα και η επιφάνεια διαχωρισμού και η επιλογή της θέσης της πύλης, οπότε στη διαδικασία του συγκεκριμένου σχεδιασμού, να γίνουν οι απαραίτητες προσαρμογές, ώστε να επιτευχθεί ο πιο τέλειος σχεδιασμός.

3. Προσδιορισμός της διαχωριστικής επιφάνειας

Δεν επηρεάζει την εμφάνιση. Για να εξασφαλιστεί η ακρίβεια των προϊόντων, η επεξεργασία καλουπιών, ειδικά η επεξεργασία κοιλότητας.

Είναι ευνοϊκό για το σχεδιασμό του συστήματος έκχυσης, του συστήματος εξάτμισης και του συστήματος ψύξης.

Είναι ευνοϊκό για το άνοιγμα της μήτρας (απόσπαση, ξεκαλούπωμα) για να διασφαλιστεί ότι τα προϊόντα παραμένουν στο πλάι της κινούμενης μήτρας όταν ανοίγει η μήτρα.

Διευκολύνετε τη διάταξη μεταλλικών μπλοκ.

4. Σχεδιασμός συστήματος έκχυσης

Ο σχεδιασμός του συστήματος έκχυσης περιλαμβάνει την επιλογή του κύριου καναλιού ροής, τον προσδιορισμό του σχήματος και του μεγέθους του τμήματος δρομέα, την επιλογή της θέσης της πύλης, τη μορφή της πύλης και τον προσδιορισμό του μεγέθους του τμήματος πύλης.

Κατά το σχεδιασμό ενός συστήματος πύλης, επιλέγεται πρώτα η θέση της πύλης.

Η επιλογή θέσης πύλης σχετίζεται άμεσα με την ποιότητα χύτευσης του προϊόντος και την ομαλή διαδικασία έγχυσης. Η επιλογή της θέσης της πύλης πρέπει να ακολουθεί τις ακόλουθες αρχές:

* Η θέση της πύλης πρέπει να επιλέγεται στην επιφάνεια διαχωρισμού όσο το δυνατόν περισσότερο, ώστε να διευκολύνεται Στρογγυλό καλούπι κήπου Πλαστικό Τραπέζι επεξεργασία και χρήση του καθαρισμού της πύλης

* Η απόσταση μεταξύ της θέσης της πύλης και κάθε τμήματος της κοιλότητας πρέπει να είναι όσο το δυνατόν συνεπής και η ροή του εργαλείου πρέπει να είναι η μικρότερη

* Η θέση της πύλης πρέπει να διασφαλίζει ότι το πλαστικό ρέει στην κοιλότητα, η κοιλότητα στα φαρδιά, παχιά μέρη τοιχώματος, έτσι ώστε να διευκολύνεται η ομαλή ροή του πλαστικού

* Η θέση της πύλης πρέπει να ανοίγει στο παχύτερο τμήμα των πλαστικών μερών

* Αποφύγετε την απευθείας έγχυση πλαστικού στο τοίχωμα, τον πυρήνα ή το ένθετο της κοιλότητας όταν ρέει κάτω από την κοιλότητα, έτσι ώστε το πλαστικό να μπορεί να ρέει σε όλα τα μέρη της κοιλότητας το συντομότερο δυνατό και αποφύγετε την παραμόρφωση του πυρήνα ή του ενθέματος

* Προσπαθήστε να αποφύγετε τα προϊόντα που παράγουν σημάδια συγκόλλησης, ή να κάνετε τα σημάδια συγκόλλησης στο προϊόν δεν είναι σημαντικά μέρη.

Η θέση της πύλης και η κατεύθυνση εισροής πλαστικού πρέπει να κάνουν το πλαστικό να ρέει μέσα στην κοιλότητα, κατά μήκος της παράλληλης κατεύθυνσης της κοιλότητας ομοιόμορφη εισροή, και να ευνοεί την εκκένωση αερίου στην κοιλότητα

* Η πύλη πρέπει να τοποθετείται στο μέρος του προϊόντος που αφαιρείται ευκολότερα χωρίς να επηρεάζεται όσο το δυνατόν περισσότερο η εμφάνιση του προϊόντος.

5. Σχεδιασμός συστήματος εξάτμισης

Το σύστημα εξάτμισης παίζει σημαντικό ρόλο στη διασφάλιση της ποιότητας διαμόρφωσης των προϊόντων.

Χρησιμοποιώντας την υποδοχή εξάτμισης, η σχισμή εξάτμισης βρίσκεται γενικά στο τμήμα όπου η κοιλότητα είναι γεμάτη στο άκρο. Το βάθος της υποδοχής εξάτμισης ποικίλλει ανάλογα με τα διαφορετικά πλαστικά και βασικά καθορίζεται από το μέγιστο διάκενο που επιτρέπεται από το πλαστικό χωρίς φλάντζα, για παράδειγμα, το ABS0.04 είναι κάτω από 0,02 mm σοβά και 0,02 χάλυβα.

Χρησιμοποιήστε το διάκενο προσαρμογής της ράβδου ώθησης του ένθετου πυρήνα ή της ειδικής τάπας εξάτμισης στην εξάτμιση. Μερικές φορές για να αποφευχθούν τα προϊόντα στην εκτίναξη που προκαλείται από παραμόρφωση κενού, πρέπει να ρυθμιστεί ο πείρος αερίου. Μερικές φορές τα εξαρτήματα κατά της προσρόφησης κενού έχουν σχεδιαστεί για να εμποδίζουν την προσρόφηση προϊόντων και μονάδων υπό κενό.

6. Σχεδιασμός συστήματος ψύξης

Ο σχεδιασμός του συστήματος ψύξης είναι περίπλοκη εργασία, η οποία θα πρέπει να λαμβάνει υπόψη το αποτέλεσμα ψύξης και την ομοιομορφία της ψύξης και την επίδραση του συστήματος ψύξης στη συνολική δομή τουΣτρογγυλό καλούπι κήπου Πλαστικό Τραπέζι.

7. Συμπεριλάβετε:

* Η διάταξη του συστήματος ψύξης και η συγκεκριμένη μορφή του συστήματος ψύξης

* Προσδιορισμός της συγκεκριμένης θέσης και μεγέθους του συστήματος ψύξης

* Βασικά μέρη όπως κινούμενο καλούπι ή ψύξη με ένθετο

* Ψύξη πλευρικών συρόμενων και πλευρικών πυρήνων

* Σχεδιασμός ψυκτικών στοιχείων και επιλογή τυποποιημένων στοιχείων ψύξης

* Σχεδιασμός στεγανοποιητικής δομής

Αποδεχτείτε μικρές παραγγελίες προϊόντων Injection molding με μικρό MOQ.

Υπάρχουν 6 ανώτεροι μηχανικοί, 5 σχεδιαστές και 50 έμπειροιΣτρογγυλό καλούπι κήπου Πλαστικό Τραπέζιεργαζομένων για να διασφαλίσουν ότι η διαχείριση της διαδικασίας παραγγελίας γίνεται όσο το δυνατόν αποτελεσματικότερα.

Η ακριβής δομή του καλουπιού, η συντόμευση του χρόνου κύκλου καλουπιών, η επιμήκυνση της διάρκειας ζωής του καλουπιού είναι ο τελικός μας στόχος για τα κατάλληλα καλούπια.

Η αποτελεσματική επικοινωνία και η εργασία μας μπορεί να ανταποκριθεί στις απαιτήσεις των πελατών και να αναπτύξει μακροχρόνια συνεργασία με win-win.

Η Hongmei μπορεί πάντα να είναι ο αξιόπιστος προμηθευτής σας.
