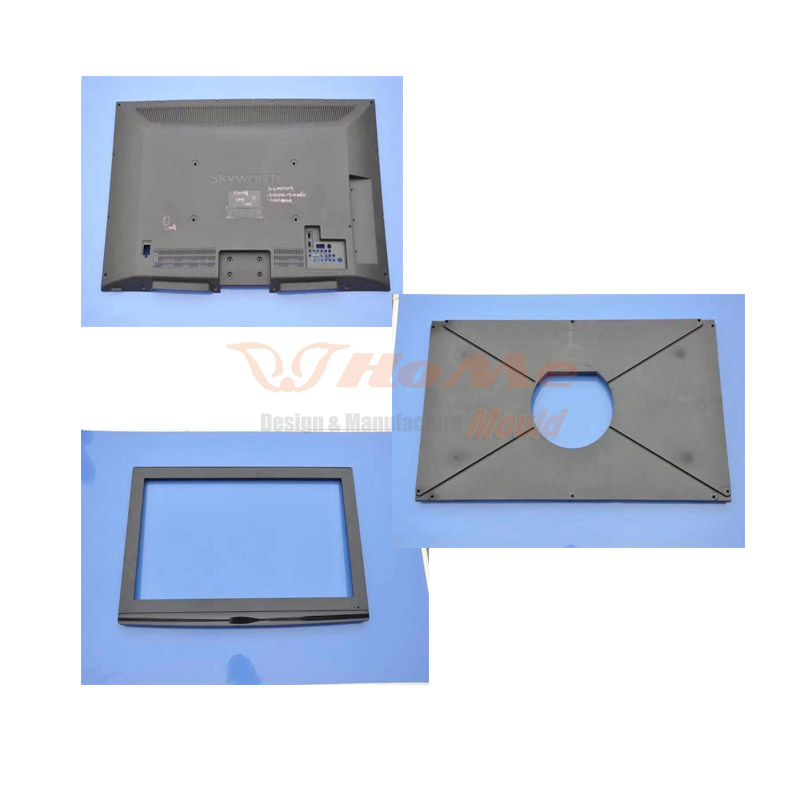

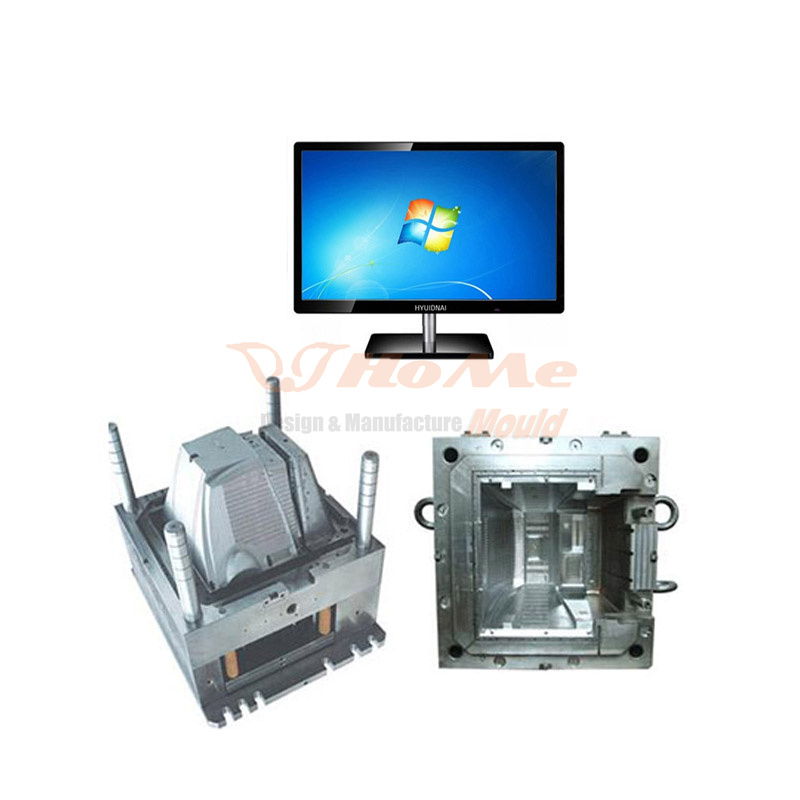

Πλαστικό καλούπι για σκελετό τηλεόρασης

Πλαστικό καλούπι για σκελετό τηλεόρασης

Χάλυβας καλουπιού: H13

Βάση καλουπιού: 50c

Δρομέας: Καυτός δρομέας

Σύστημα ψεκασμού: Υδραυλικός αυτόματος εκτοξευτής

Χρόνος παράδοσης: 40 ημέρες

Συσκευασία: Ξύλινη θήκη

Τεχνολογική ανάλυση Καλούπι Πλαστικού Πλαισίου Τηλεόρασης

Περαιτέρω συζήτηση σχεδιασμού:

Σύμφωνα με το αίτημα του καλουπιού και το DFM, θα συζητούσαμε την περαιτέρω πρόταση σχεδίασης, την ημερομηνία παράδοσης, την τεχνολογία κατεργασίας, τη βέλτιστη διαδρομή ολίσθησης, τη διαδρομή ανυψωτήρα, τη διαδρομή του υδραυλικού κυλίνδρου καθώς και τις τέλειες γραμμές ψύξης.

Για να βελτιστοποιήσετε τον τρισδιάστατο σχεδιασμό του καλουπιού:

Για να βρείτε μια πρόταση για βελτιστοποίηση των γραμμών PL, των αυλακώσεων εξαερισμού, των κυκλωμάτων ψύξης, της πύλης και της βαλβίδας εκτίναξης.

Από 2D σε 3D σχεδιασμό:

Εάν χρειαστεί, θα παρέχουμε στους πελάτες μας λεπτομερή σχέδια 2D/3D καλουπιών, συμπεριλαμβανομένου του συστήματος εκτίναξης, του συστήματος πύλης, των αυλακώσεων εξαερισμού, των ένθετων, των ολισθηρων, των ανυψωτικών, των υδραυλικών/κυλίνδρων αέρα και του μηχανισμού ξεβιδώματος suto.

Έγκριση σχεδιασμού καλουπιού:

Σύμφωνα με το αίτημα του πελάτη, θα στέλναμε το 2D/3D σχέδιο καλουπιού μας στον πελάτη μας για έγκριση. Θα βελτιώσουμε το σχέδιο του καλουπιού σύμφωνα με τα σχόλια από τον πελάτη μέχρι να εγκριθεί το σχέδιο καλουπιού.

Για να εξάγετε όλα τα σχέδια κατεργασίας:

Βάσει του εγκεκριμένου σχεδιασμού καλουπιού 2D/3D, η ομάδα μας θα παράγει όλα τα σχέδια μηχανικής κατεργασίας, τη φόρμα BOM και θα κατασκευάζει την κάρτα τεχνικής για κάθε εξάρτημα.

Hot Runner σε καλούπι σετ τηλεόρασης

1. Η εξοικονόμηση πρώτων υλών και η μείωση του κόστους του προϊόντος είναι τα πιο σημαντικά χαρακτηριστικά του καλουπιού θερμού δρομέα. Πρέπει να παραχθεί ένας μεγάλος αριθμός λαβών υλικού στο συνηθισμένο σύστημα έκχυσης. Κατά την παραγωγή μικρών προϊόντων, το βάρος του συστήματος έκχυσης μπορεί να υπερβαίνει το βάρος του προϊόντος. Επειδή το πλαστικό είναι πάντα σε λιωμένη κατάσταση στο καλούπι θερμού δρομέα, το προϊόν δεν χρειάζεται να κόψει την πύλη, κάτι που ουσιαστικά δεν είναι επεξεργασία απορριμμάτων, επομένως μπορούν να εξοικονομηθούν πολλές πρώτες ύλες. Επειδή δεν απαιτείται ανάκτηση, επιλογή, σύνθλιψη, βαφή και άλλες διεργασίες αποβλήτων, εξοικονομεί εργασία, χρόνο και ενέργεια.\

2. Το υλικό έγχυσης δεν αναμιγνύεται πλέον με το υλικό της πύλης μετά από επαναλαμβανόμενη επεξεργασία, έτσι η ποιότητα του προϊόντος μπορεί να βελτιωθεί σημαντικά. Ταυτόχρονα, επειδή το πλαστικό του συστήματος έκχυσης διατηρείται λιωμένο, η απώλεια πίεσης κατά τη ροή είναι μικρή, επομένως είναι εύκολο να καταργηθούν πολλαπλές πύλες και καλούπια κοιλότητας πολλαπλών τύπων και έγχυση χαμηλής πίεσης μεγάλου προϊόντος. Η καυτή πύλη ευνοεί τη μετάδοση της πίεσης και μπορεί σε κάποιο βαθμό να ξεπεράσει ελαττώματα όπως κοιλότητες, συρρίκνωση και παραμόρφωση που προκαλούνται από ανεπαρκή πλαστικά μέρη.

3.Ευρεία γκάμα εφαρμοζόμενων ρητινών και βολική ρύθμιση των συνθηκών χύτευσης. Λόγω της βελτίωσης και της ανάπτυξης της τεχνολογίας του συστήματος ελέγχου θερμοκρασίας hot runner, το hot runner μπορεί να χρησιμοποιηθεί όχι μόνο για πολυαιθυλένιο και πολυπροπυλένιο με ευρεία θερμοκρασία τήξης, αλλά και για ευαίσθητα στη θερμότητα πλαστικά με στενό εύρος θερμοκρασίας, όπως π.χ. πολυβινυλοχλωρίδιο και πολυφορμαλδεΰδη (POM) και ούτω καθεξής. Για το πολυαμίδιο (PA) που είναι επιρρεπές σε σιελόρροια, η χύτευση με θερμό δρομέα μπορεί επίσης να επιτευχθεί χρησιμοποιώντας ένα θερμό ακροφύσιο τύπου valave.

4. Η απλοποιημένη λειτουργία και η συντόμευση του κύκλου χύτευσης είναι επίσης ένα σημαντικό χαρακτηριστικό του καλουπιού θερμού δρομέα. Σε σύγκριση με τον συνηθισμένο δρομέα, η διαδρομή ανοίγματος και κλεισίματος συντομεύεται, γεγονός που όχι μόνο συντομεύει τον κύκλο ξεκαλουπώματος και διαμόρφωσης του εξαρτήματος, αλλά διευκολύνει επίσης την υλοποίηση της αυτοματοποιημένης παραγωγής. Σύμφωνα με στατιστικά στοιχεία, σε σύγκριση με τους συνηθισμένους σε ζεστούς δρομείς μπορεί γενικά να μειωθεί κατά 30%.

Η ΕΤΑΙΡΕΙΑ μας

Η Hongmei Mold ιδρύθηκε το 2014 και ειδικεύτηκε στην κατασκευή διαφόρων καλουπιών έγχυσης πλαστικών. Η εταιρεία Hongmei βρίσκεται στην περιοχή Huangyan, την όμορφη «πόλη των καλουπιών» στην επαρχία Zhejiang της Κίνας. Είναι βολικό ότι θα χρειαστούν 30 λεπτά από το αεροδρόμιο Luqiao και 10 λεπτά από τον σιδηροδρομικό σταθμό Taizhou. Η εταιρεία Hongmei ειδικεύεται στην ανάπτυξη όλων των ειδών καλουπιών έγχυσης μεγάλης κλίμακας, ειδικά στην κατασκευή καλουπιών αυτοκινήτων, οικιακών συσκευών και καλουπιών καθημερινής ανάγκης, ενώ ταυτόχρονα παρέχουμε υπηρεσία μίας στάσης για την επεξεργασία ημικατεργασμένων προϊόντων καλουπιών. Η εταιρεία μας καλύπτει μια έκταση 5000 τετραγωνικών μέτρων και απασχολεί 86 εργαζόμενους που είναι επιδέξια.

Το κύριο προϊόν μας

1. Καλούπι εξαρτημάτων οικιακής χρήσης

2. Καλούπι εξαρτημάτων συσκευής

3. Καλούπι εξαρτημάτων αυτοκινήτου

4. Καλούπι μερών λεπτού τοιχώματος

5. Καλούπι εξαρτημάτων βιομηχανίας

Ο Εξοπλισμός μας

Φρέζες υψηλής ταχύτητας πέντε αξόνων

Φρέζες τριών αξόνων υψηλής ταχύτητας

φρέζες CNC

Μηχανές διάνοιξης βαθιών οπών

Φρέζες μεγάλης κλίμακας

CNC μηχανές χάραξης

Ηλεκτρικοί σπινθήρες (EDM)

κόφτης καλωδίων

Αυτά τα μηχανήματα μας δίνουν τη δυνατότητα να κατασκευάζουμε καλούπια μεγάλου μεγέθους, σύνθετα καλούπια, καλούπια βαθιάς κοιλότητας, καλούπια λεπτού τοιχώματος και καλούπια υψηλής ακρίβειας. Η ιδέα της ανάπτυξης υψηλής ποιότητας, υψηλής ακρίβειας, υψηλής τεχνολογίας και υψηλής εξυπηρέτησης συνεχίζει να δημιουργεί θαύματα.
