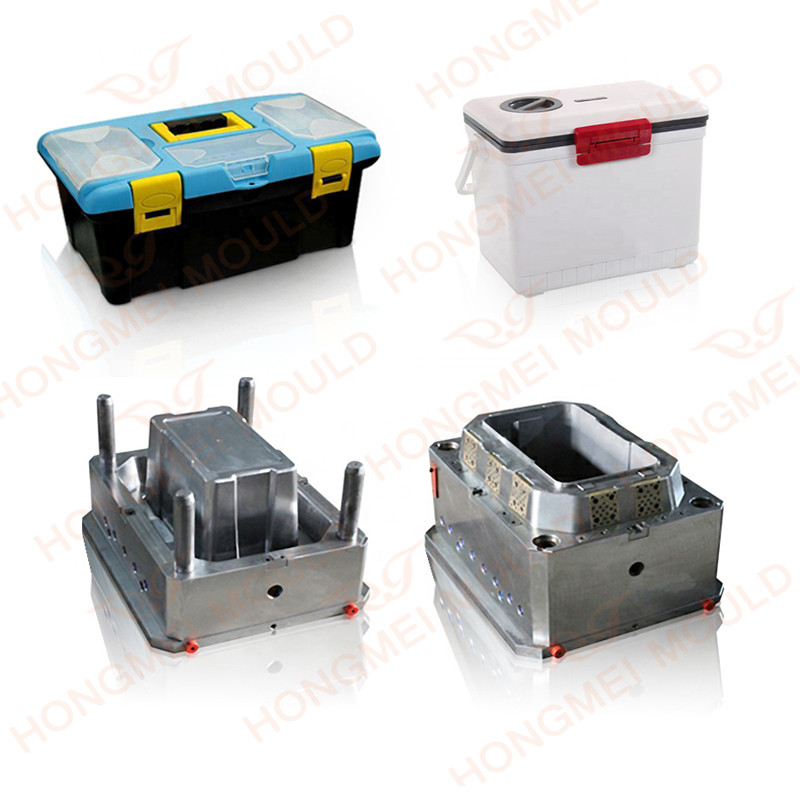

Καλούπι Πλαστικής Εργαλειοθήκης

Ως επαγγελματική κατασκευή, θα θέλαμε να σας παρέχουμε υψηλής ποιότητας πλαστικό καλούπι εργαλειοθήκης. Και θα σας προσφέρουμε την καλύτερη εξυπηρέτηση μετά την πώληση και έγκαιρη παράδοση.

Καλούπι Πλαστικής Εργαλειοθήκης

Υλικό καλουπιού: P20 28-32HRC

Βάση καλουπιού:45#

Mold Runner:Cold Runner

Σύστημα εκτίναξης: Πλάκα απογυμνωτή

Συρρίκνωση: 1,5%

Σύστημα ψύξης: Κυκλοφορεί νερό ψύξης

Χρόνος κύκλου: 52 δευτερόλεπτα

Μηχανή έγχυσης: 800 τόνοι

Τύπος πτώσης: Αυτόματα

Χρόνος παράδοσης: 45 ημέρες

Συσκευασία: Ξύλινη θήκη

Προσοχή σχεδίου κουτιού

    1. το πάχος είναι ομοιόμορφο, αρκετό σχέδιο άγγελος.

    2. Λειώστε και αποφύγετε τις έντονες γωνίες.

     3. Πύλη καλουπιών: ο δρομέας τόσο καλός όσο μεγάλος και κοντός, επιλέξτε τη θέση της πύλης σύμφωνα με τη διαδικασία της συμπύκνωσης συρρίκνωσης, είναι απαραίτητο να προσθέσετε ένα κρύο υλικό καλά κάποια στιγμή.

     4.Πλαστική εργαλειοθήκηΜούχλαεπιφάνεια τακτοποιημένη και καθαρή, τραχύτητα μικρότερη από 0,8.

     5. Αρκετή οπή εξαερισμού και αυλάκωση για την απελευθέρωση του αέρα και του αερίου.

     6. Εκτός από το υλικό PET, το πάχος δεν πρέπει να είναι μικρότερο από 1 mm.

Δοκιμή καλουπιού

Υπάρχουν οι παρακάτω τύποι πυλών

(1) Ευθεία πύλη
Η ευθεία πύλη ονομάζεται επίσης κεντρική πύλη. Αυτή η πύλη έχει χαμηλή αντίσταση ροής και γρήγορη ταχύτητα τροφοδοσίας. Χρησιμοποιείται συνήθως σε καλούπια μονής κοιλότητας για να σχηματίσει μεγάλα και βαθιά πλαστικά μέρη. Είναι κατάλληλο για όλα τα είδη πλαστικών, ειδικά για αυτά με υψηλό ιξώδες και κακή ρευστότητα, όπως PC, PSF κ.λπ.
Όταν διαμορφώνετε ρηχά και επίπεδα πλαστικά μέρη με ευθείες πύλες, θα προκύψουν κάμψη και παραμόρφωση. Ταυτόχρονα, δεν είναι βολικό να αφαιρέσετε τις πύλες και υπάρχουν εμφανή σημάδια πύλης. Μερικές φορές λόγω της συγκέντρωσης της θερμότητας στην πύλη, η κοιλότητα σφραγίζεται αργά και η εσωτερική πίεση είναι μεγάλη. Γίνετε η πηγή ρωγμών, επομένως η πύλη πρέπει να είναι όσο το δυνατόν μικρότερη κατά το σχεδιασμό. Κατά τη διαμόρφωση πλαστικών μερών με λεπτά τοιχώματα, η διάμετρος της ρίζας της πύλης είναι το πολύ 2 φορές το πάχος του τοιχώματος του πλαστικού τμήματος.

(2) Πλαϊνή πύλη
Η πλευρική πύλη ονομάζεται επίσης πύλη ακμών. Η διατομή του είναι ορθογώνια. Γενικά ανοίγει στην επιφάνεια διαχωρισμού και τροφοδοτείται από την πλευρά του πλαστικού τμήματος. Η θέση της πύλης μπορεί να επιλεγεί εύλογα ανάλογα με τις ανάγκες. Είναι ιδιαίτερα κατάλληλο για ένα καλούπι με πολλαπλές κοιλότητες. Όπως φαίνεται στο Σχήμα 10-12, πάρτε γενικά το πλάτος B=1,5 mm~5 mm, το πάχος h=0,5 mm~2 mm (μπορεί επίσης να πάρει το πάχος τοιχώματος του πλαστικού τμήματος 1/3~2/3) και το μήκος L=0,7 mm~ 2 mm.

(3) Σημείο πύλη
Το Point Gate, γνωστό και ως pin point gate, είναι μια πύλη με μικρό μέγεθος, όπως φαίνεται στο Σχήμα 10-14. Το πλαστικό τήγμα περνά μέσα από αυτό με υψηλό ρυθμό διάτμησης. Χρησιμοποιείται ευρέως σε διάφορα πλαστικά μέρη σε σχήμα κελύφους. Όταν ανοίξει το καλούπι, η πύλη μπορεί να σπάσει μόνη της.
Η διασταύρωση μεταξύ της πύλης και του πλαστικού τμήματος μπορεί να σχεδιαστεί έτσι ώστε να έχει μια μικρή προεξοχή προκειμένου να αποφευχθεί η ζημιά στο πλαστικό μέρος όταν σπάσει η αιχμηρή πύλη.
Η σημειακή πύλη έχει μικρή επιφάνεια διατομής και γρήγορη συμπύκνωση, η οποία δεν ευνοεί την τροφοδοσία. Δεν είναι κατάλληλο για παχύτερα πλαστικά μέρη.

(4) Λανθάνουσα πύλη
Γνωστή και ως πύλη διάτμησης, εξελίσσεται από πύλη σημείου, η πύλη σημείου χρησιμοποιείται για καλούπι τριών πλακών και η λανθάνουσα πύλη χρησιμοποιείται για καλούπι δύο πλακών, απλοποιώντας έτσι τη δομή του καλουπιού. Η λανθάνουσα πύλη τοποθετείται στο κρυφό τμήμα μέσα ή έξω από το πλαστικό μέρος, το οποίο δεν επηρεάζει την εμφάνιση του πλαστικού τμήματος. Η πύλη κόβεται όταν το πλαστικό μέρος ωθείται προς τα έξω, αλλά απαιτείται ισχυρή ώθηση, η οποία δεν είναι κατάλληλη για ισχυρά πλαστικά.

Καλούπι Πλαστικής Εργαλειοθήκης επιλέγουμε μεγάλη πύλη με ζεστό δρομέα, μονή κοιλότητα.

Πακέτο & Παράδοση

Βήμα 1: Καλούπι τυλιγμένο με συντηρητικό φιλμ για αποφυγή σκουριάς.

Βήμα 2: ΤοποθέτησηΚαλούπι Πλαστικής Εργαλειοθήκηςκαι αξεσουάρ σε ξύλινη θήκη.

Βήμα 3: Καλύψτε το καπάκι και κολλήστε το σημάδι για παράδοση.

Πλεονέκτημα καλουπιού Hongmei

* Χρόνος: Ο χρόνος κατασκευής καλουπιών είναι ανάλογα με το μέγεθος του καλουπιού σας και είναι πολύπλοκος ή όχι. Ποτέ όμως δεν φτιάχνουμε το καλούπι παράδοσης με καθυστέρηση εκτός και αν αλλάξει ο πελάτης. Και έχουμε μηχανή CNC και μηχανή χάραξης στο σπίτι.

* Υπηρεσία: Σχεδιαστής: 5 άτομα

               Εργάτης: 20 άτομα

               Δοκιμή καλουπιών Άτομα: 2 άτομα

               Πωλήσεις: 7 άτομα

               Έλεγχος ποιότητας: 1 άτομο

Επομένως, ανεξάρτητα από το ποια μέρη έχουν πρόβλημα, θα μπορούσαμε να το λύσουμε εγκαίρως.
