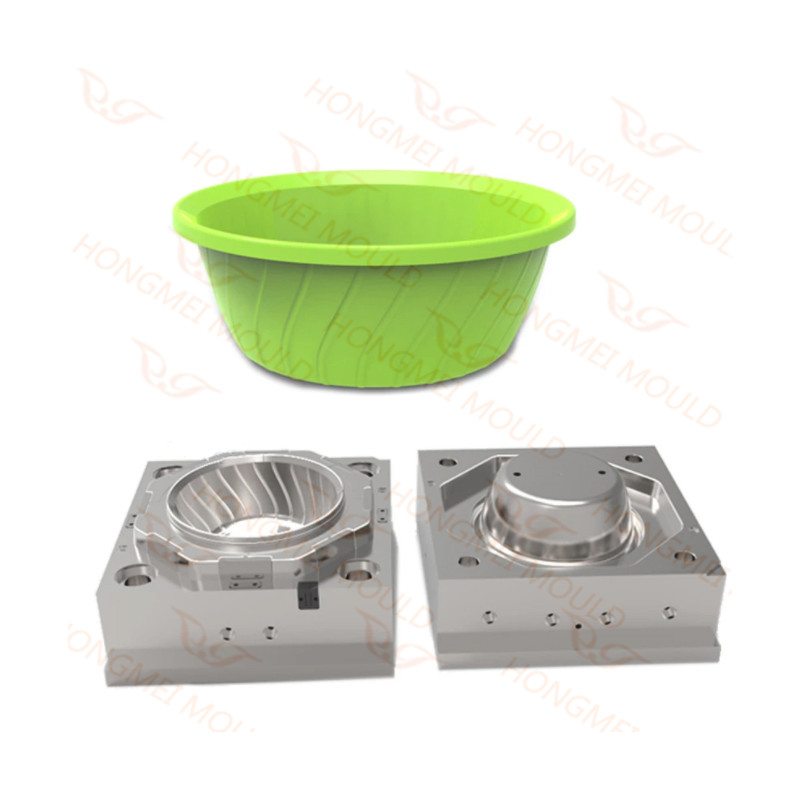

Καλούπι έγχυσης πλαστικού μεταχειρισμένου νιπτήρα

Περιγραφή καλουπιού έγχυσης πλαστικού μεταχειρισμένου νιπτήρα

Χάλυβας καλουπιού: P20

Πλάκα καλουπιού: S50c

Runner: Cold Runner

Κοιλότητα: Ενιαία κοιλότητα

Σύστημα εκτίναξης: Πείρος εξαγωγής

Σύστημα ψύξης: Κύκλος νερού

Χρόνος T1: 35 ημέρες

Mold Life: 500.000 βολές

Η υπηρεσία μας

Οι μηχανολογικές ικανότητες περιλαμβάνουν:

1.Ανταλλακτικάσχέδιο

2.Προϊόντα Ε&Α

3.Σχεδιασμός πρωτοτύπων και συναρμολόγηση παραγωγής

4. Αξιόπιστο λογισμικό σχεδιασμού που χρησιμοποιείται για όλες τις εργασίες σχεδιασμού

5.Γρήγορη αυτόματη αναμόρφωση

6.Καλούπι νιπτήρασχεδιασμός με μια ομάδα έμπειρων ειδικών

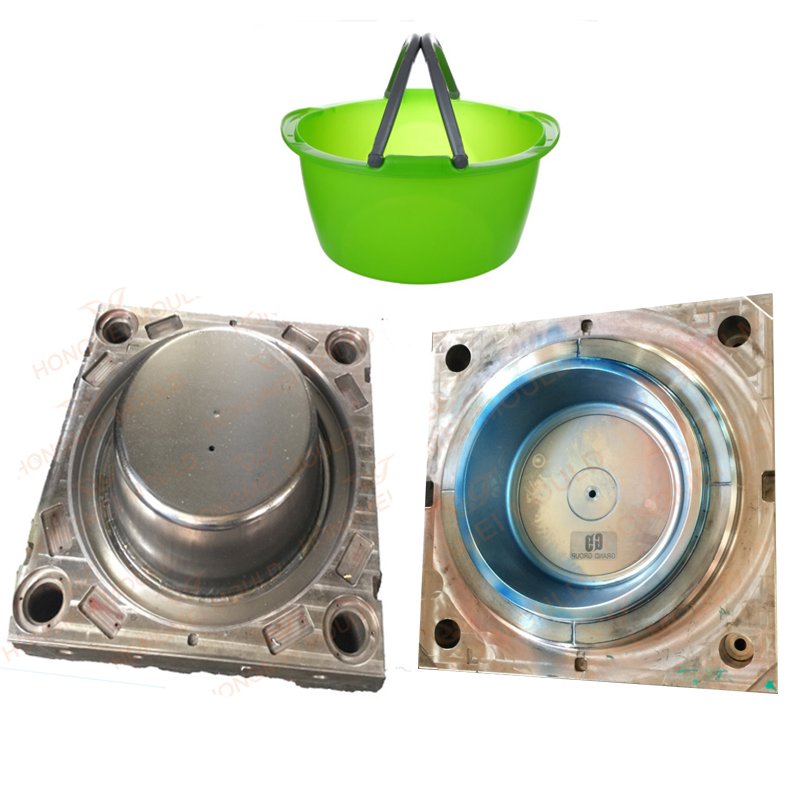

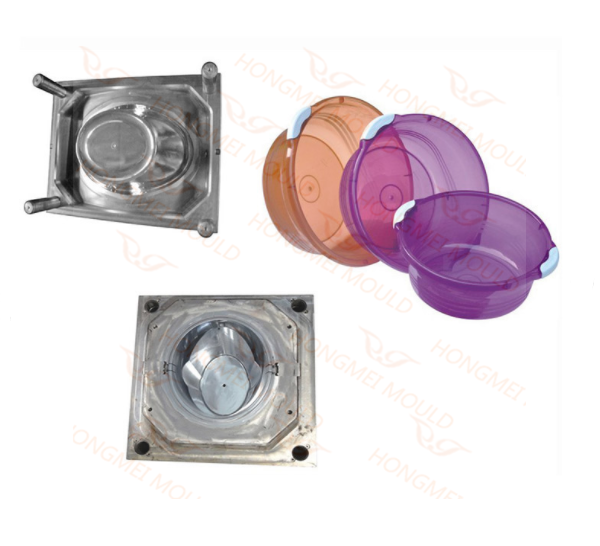

Εμφάνιση δείγματος νιπτήρα

Το δωμάτιό μας δειγμάτων έχει πολλούς τύπους λεκανών και άλλα προϊόντα οικιακής χρήσης για να επιλέγουν οι πελάτες και να ελέγχουν την ποιότητα.

Φυσικά, θα μπορούσαμε επίσης να συμφωνήσουμε με την περιγραφή σας για να σχεδιάσουμε και να σχεδιάσουμε ένα νέο προϊόν για εσάς.

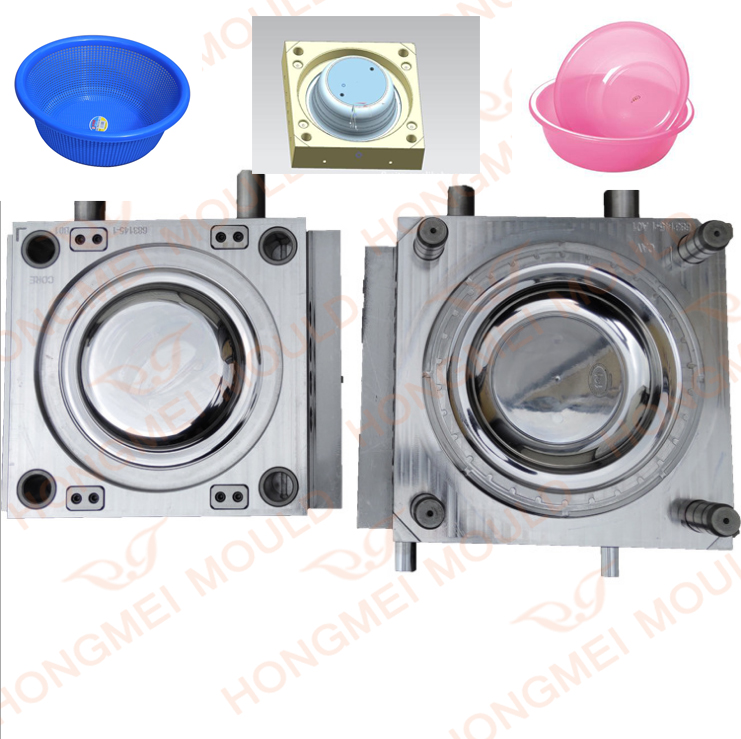

Σχεδιασμός νιπτήρα

Με ένα ολοκληρωμένο σύστημα σχεδίασης, η Hongmei είναι υπεύθυνη για τη μελλοντική έρευνα και την ανάπτυξη νέων προϊόντων. Με προηγμένες τεχνολογίες CAD / CAE / CAM και λογισμικό UG, CATIA, MOLD FLOW, PRO/E, η εταιρεία πραγματοποιεί βελτιστοποίηση σχεδίασης προϊόντων, ώστε να συντομεύσει τον κύκλο ανάπτυξης του προϊόντος και να εξασφαλίσει την ποιότητα τουΚαλούπια νιπτήρα.

Το δισδιάστατο γραφικό σχέδιο, ως κρίσιμο βήμα στη διαδικασία κατασκευής καλουπιών, περιέχει ολοκληρωμένους κανονισμούς για το μέγεθος, την απόδοση, τις τεχνικές απαιτήσεις διαφόρων τμημάτων ενός καλουπιού, που αποτελεί τη βάση για δοκιμές και ανάλυση διεργασιών.

Ο τρισδιάστατος σχεδιασμός παρέχει ζωντανές και οπτικές εικόνες που ο δισδιάστατος σχεδιασμός αποτυγχάνει. Τα τρισδιάστατα σχέδια της εταιρείας σχεδιάζονται από το επαγγελματικό τεχνικό προσωπικό. Η εικονική μετακίνηση προϊόντων καιΚαλούπια νιπτήραμπορεί να δείξει την απόδοση των καλουπιών και των προϊόντων κατά το στάδιο του σχεδιασμού, έτσι ώστε η απόδοση να μπορεί να βελτιωθεί εκ των προτέρων και να παραχθούν καλύτερα καλούπια και προϊόντα. Επιπλέον, τα τρισδιάστατα σχέδια συντομεύουν σημαντικά τον κύκλο παραγωγής και δημιουργούν ανυπολόγιστα οικονομικά οφέλη για τους πελάτες.

Μηχανισμός εκτοξευτήρα

Ο μηχανισμός εκτίναξης αποτελείται από πείρους εκτίναξης χύτευσης, πείρο ή ακίδες εκτοξευτήρα ψεκασμού, πείρους επιστροφής εκτοξευτήρα, πλάκα συγκράτησης πείρων, πλάκα συναρμολόγησης πείρων, κιβώτιο εκτίναξης και ράβδο εκτίναξης.

Οι πείροι του εκτοξευτήρα είναι κατασκευασμένοι από ράβδο τρυπανιού, ανασηκωμένες στο άκρο συγκράτησης και κατά προτίμηση ευθείες, χωρίς να απαιτείται περιστροφή. Θα πρέπει να σκληρυνθούν.

Σε αυτόΚαλούπι νιπτήρα,  χρησιμοποιούνται καρφίτσες εκτίναξης για κάθε χύτευση.

Χρησιμοποιείται ένας πείρος εκτοξευτήρα. Χρησιμοποιούνται τρεις ακίδες επιστροφής εκτοξευτήρα.

Σπρώχνουν το συγκρότημα εκτοξευτήρα πίσω στη θέση που φαίνεται όταν κλείνει το καλούπι.

Οι πείροι συγκρατούνται στην πλάκα συγκράτησης που είναι βιδωμένη στην πλάκα συναρμολόγησης. Αυτές οι πλάκες πρέπει να είναι επίπεδες, αλλά όχι απαραίτητα αλεσμένες ή σκληρές.

Το συγκρότημα του εκτοξευτήρα κινείται μπρος-πίσω στο κιβώτιο εκτίναξης. το ταξίδι φαίνεται στη λεπτομέρεια 25.

Όταν ανοίγει η πρέσα, η ράβδος εκτίναξης χτυπά ένα στοπ και σπρώχνει το συγκρότημα προς τα εμπρός στο όριο της διαδρομής. Η διαδρομή είναι επαρκής για να σπρώξει το κομμάτι από τον πυρήνα.

Οταν οWκαλούπι τέφραςκλείνει, οι ακίδες επιστροφής προβάλλουν από την πλάκα συγκράτησης το μέγεθος της διαδρομής.

Χτυπούν την επιφάνεια της πλάκας συγκράτησης και σπρώχνουν το συγκρότημα πίσω στη θέση καλουπώματος.

Το συγκρότημα εκτοξευτήρα μπορεί να κρεμαστεί στους πείρους και οι πλάκες μπορούν να καθαρίσουν τις πλευρές του κουτιού. Σε αυτό το καλούπι, το κιβώτιο εκτίναξης είναι τετράγωνο και χρησιμοποιούνται τέσσερις αποστάτες για το σχηματισμό του κουτιού.

Οι βίδες χρησιμοποιούνται για να συγκρατούν τους αποστάτες στην πλάκα του προσαρμογέα. Αυτό είναι για ευκολία στη συναρμολόγηση.

Το κιβώτιο εκτίναξης μπορεί να γίνει στρογγυλό και να τρυπηθεί από ένα συμπαγές μπλοκ για να συμπεριλάβει την πλάκα προσαρμογής, εάν το καλούπι δεν είναι πολύ μεγάλο.

Sprue, Runners και Gates
Το υλικό εισάγεται στο καλούπι μέσω του sprue. η κωνική οπή στον δακτύλιο ελατηρίου φαίνεται ως λεπτομέρεια 16.

Από το σπρέι, ρέει μέσα από τους έξι δρομείς (λεπτομέρεια 17) και τις πύλες, που φαίνονται από μια μικρή εγκοπή στο μπλοκ κοιλότητας στο άκρο του δρομέα.

Ο δακτύλιος sprue είναι κατασκευασμένος από χάλυβα καλουπιού και είναι σκληρυμένος.

Στο άκρο της κεφαλής, μια μικρή κοιλότητα κατασκευάζεται για να ταιριάζει στον συγκεκριμένο τύπο ακροφυσίου που προτιμά ο μορφοποιητής.
