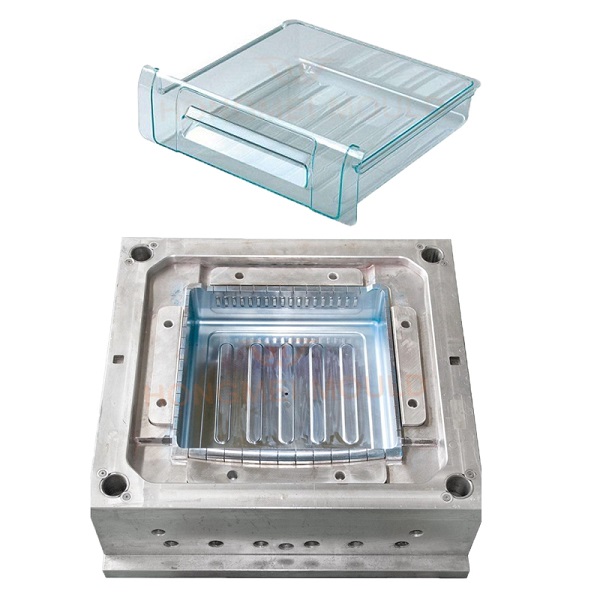

Πλαστική φόρμα έγχυσης συρταριού ψυγείου

Πλαστική φόρμα έγχυσης συρταριού ψυγείου

Εισαγωγή καλουπιών

Το PS Υλικό Ψυγείου Διαφανές Συρτάρι

Το πολυστυρένιο (PS για συντομία) είναι ένα άχρωμο διαφανές θερμοπλαστικό που κατασκευάζεται με πολυμερισμό ελεύθερων ριζών μονομερών στυρενίου, το οποίο έχει θερμοκρασία μετατροπής γυαλιού υψηλότερη από 100℃. Ως αποτέλεσμα, χρησιμοποιείται συχνά για την κατασκευή διαφόρων δοχείων μιας χρήσης που πρέπει να αντέχουν τη θερμοκρασία του βραστού νερού, καθώς και κουτιά μεσημεριανού με αφρό μιας χρήσης.

Το πολυστυρένιο είναι εύκολο στην επεξεργασία και τη διαμόρφωση και έχει τα πλεονεκτήματα της διαφάνειας, του χαμηλού κόστους, της ακαμψίας, της μόνωσης και της καλής εκτύπωσης. Μπορεί να χρησιμοποιηθεί ευρέως στην αγορά ελαφριάς βιομηχανίας, καθημερινή διακόσμηση, οδηγίες φωτισμού και συσκευασία κ.λπ. Στην ηλεκτρική πτυχή είναι ένα καλό μονωτικό υλικό και μονωτικό υλικό θερμότητας, μπορεί να κάνει μια ποικιλία από κέλυφος μετρητή, σκιά φωτιστικού, οπτικά χημικά μέρη οργάνων , διαφανές φιλμ, διηλεκτρικό στρώμα πυκνωτή.

Τι είναι το καλούπι συρταριού ψυγείου

οΚαλούπι συρταριού ψυγείουή μήτρα αναφέρεται στα εργαλεία που χρησιμοποιούνται για την παραγωγή πλαστικών εξαρτημάτων στη χύτευση. Παραδοσιακά, τα καλούπια έγχυσης ήταν ακριβά στην κατασκευή και χρησιμοποιήθηκαν μόνο σε εφαρμογές παραγωγής μεγάλου όγκου όπου παράγονται χιλιάδες εξαρτήματα. Τα καλούπια κατασκευάζονται συνήθως από σκληρυμένο χάλυβα, προ-σκληρυμένο χάλυβα, αλουμίνιο ή/και κράμα βηρυλλίου-χαλκού. Η επιλογή του υλικού για την κατασκευή ενός καλουπιού είναι πρωτίστως οικονομική. Τα καλούπια χάλυβα κοστίζουν γενικά περισσότερο στην κατασκευή, αλλά προσφέρουν μεγαλύτερη διάρκεια ζωής που θα αντισταθμίσει το υψηλότερο αρχικό κόστος σε σχέση με μεγαλύτερο αριθμό εξαρτημάτων που κατασκευάζονται πριν φθαρούν. Τα καλούπια από προ-σκληρυμένο χάλυβα είναι λιγότερο ανθεκτικά στη φθορά και χρησιμοποιούνται κυρίως για χαμηλότερες απαιτήσεις όγκου ή μεγαλύτερα εξαρτήματα. Η σκληρότητα του προ-σκληρυμένου χάλυβα είναι συνήθως 38-45 στην κλίμακα Rockwell-C. Τα καλούπια από σκληρυμένο χάλυβα υποβάλλονται σε θερμική επεξεργασία μετά την κατεργασία, καθιστώντας τα ανώτερα όσον αφορά την αντοχή στη φθορά και τη διάρκεια ζωής. Η τυπική σκληρότητα κυμαίνεται μεταξύ 50 και 60 Rockwell-C (HRC).

Τα καλούπια αλουμινίου κοστίζουν σημαντικά λιγότερο από τα καλούπια χάλυβα και όταν χρησιμοποιείται αλουμίνιο υψηλότερης ποιότητας, όπως το αλουμίνιο αεροσκαφών QC-7 και QC-10, και κατασκευάζεται με σύγχρονο ηλεκτρονικό εξοπλισμό, μπορεί να είναι οικονομικά για τη χύτευση εκατοντάδων χιλιάδων εξαρτημάτων. Τα καλούπια αλουμινίου προσφέρουν επίσης γρήγορη περιστροφή και ταχύτερους κύκλους λόγω της καλύτερης απαγωγής θερμότητας. Μπορούν επίσης να επικαλυφθούν για αντοχή στη φθορά σε υλικά ενισχυμένα με υαλοβάμβακα. Ο χαλκός από βηρύλλιο χρησιμοποιείται σε περιοχές του καλουπιού που απαιτούν γρήγορη απομάκρυνση της θερμότητας ή σε περιοχές όπου παράγεται η μεγαλύτερη θερμότητα διάτμησης.

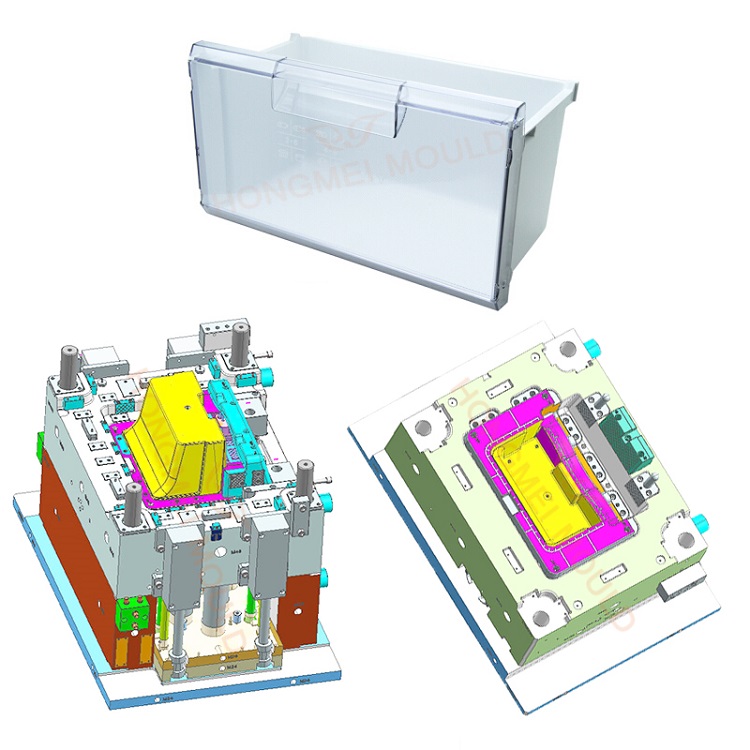

Καλούπι Συρτάρι Ψυγείου Deisgn

*  Η γωνία του PL χρειάζεται ομαλή χωρίς βήμα και αιχμηρή.

*  Το Cavity έχει σχεδιαστικά ένθετα δύο θέσεων, είναι εύκολο να αλλάξει.

*  4 τεμάχια Ελατήριο που χρησιμοποιείται στην κοιλότητα.

*  Ο ανυψωτήρας και το ζεστό ακροφύσιο διαθέτουν άλλο σύστημα νερού, φροντίστε να ψύχεται αρκετά.

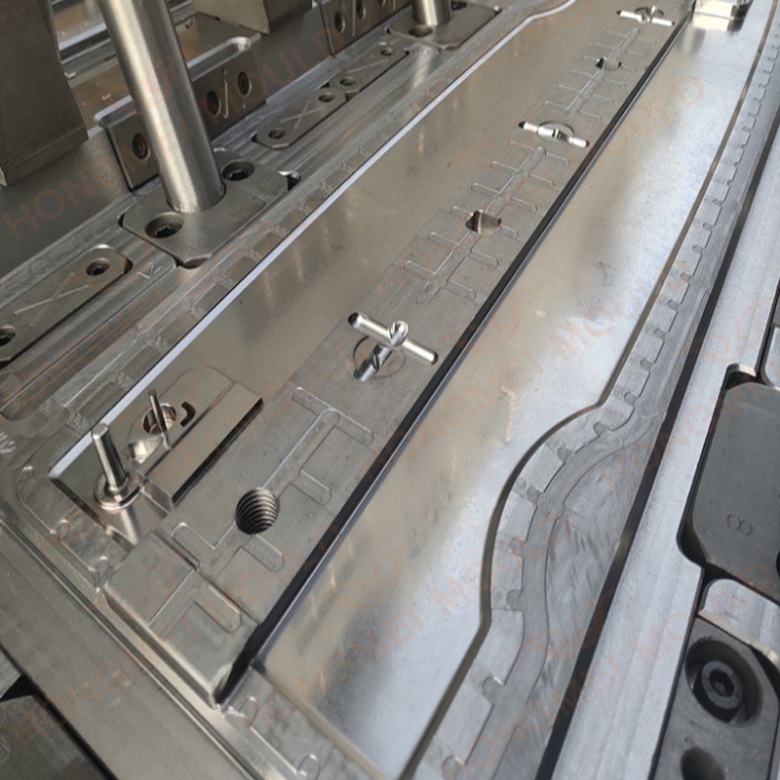

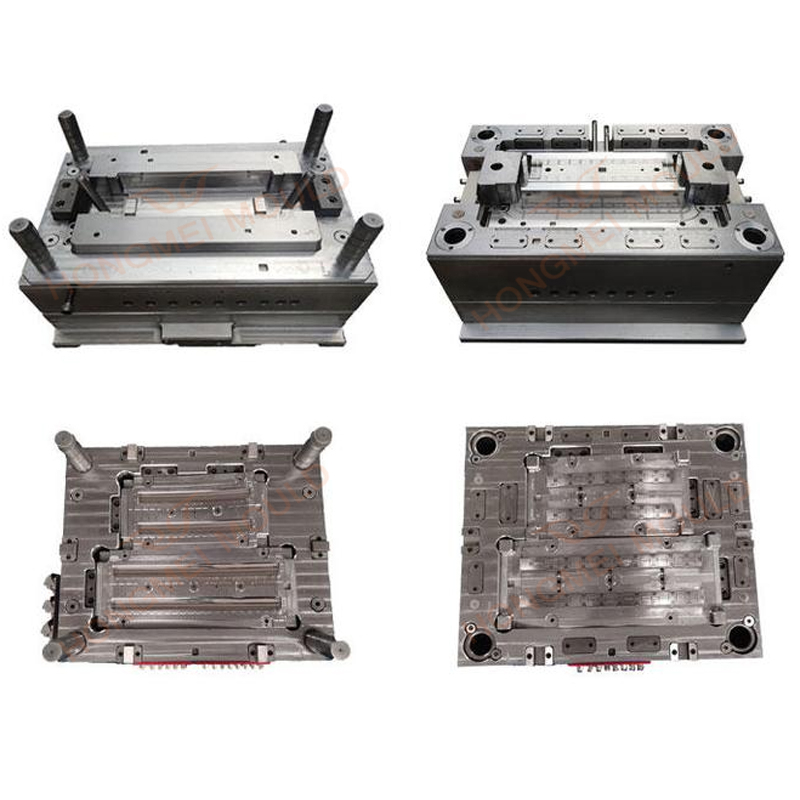

Διαδικασία συναρμολόγησης καλουπιών συρταριών ψυγείου

1 . Ο σχεδιασμός τουΚαλούπι συρταριού ψυγείου σύστημα ψύξης, σύστημα έκχυσης και σύστημα εκτίναξης είναι λογικό

2 . Η όλη δομή είναι συμπαγής, συμπαγής και αξιόπιστη

3 . Η συνολική επεξεργασία είναι λογική (λιγότερο EDM σε μη ελαστικά μέρη), η διαδικασία συναρμολόγησης είναι λογική και είναι εύκολο να αντικατασταθεί (εισάγονται δύο λεπτά χαλύβδινα μέρη, τα οποία αντικαθίστανται εύκολα).

Ανάλυση στραβοπάτησης στην αναφορά DFM

Στο Hongmei, θα αναλύσουμε το πιθανό ζήτημα παραμόρφωσης στην αναφορά DFM. Απαιτείται να επανασχεδιάσετε το σχέδιο του ανταλλακτικού σας για να αποφύγετε το πρόβλημα ή να αξιολογήσετε εάν θα επηρεάσει την τελική συναρμολόγηση.

Συγκρότημα καλουπιού συρταριού ψυγείου Αρχή

*  Η ακρίβεια κάθε μέρους, όπως ακρίβεια διάστασης απόστασης, ομοαξονικότητα, ισότητα, καθετότητα

*  Σχετική ακρίβεια κίνησης, όπως ακρίβεια μετάδοσης γραμμική κίνηση και ακρίβεια περιστροφικής κίνησης

*  Ακρίβεια προσαρμογής και ακρίβεια επαφής, όπως διάκενο προσαρμογής, κατάσταση επαφής όγκου παρεμβολής κ.λπ

*  Το πάχος τοιχώματος του πλαστικού τμήματος διαμόρφωσης. Το πάχος τοιχώματος του διαμορφωτικού μέρους πρέπει να είναι στο κατώτερο όριο της διάστασης όταν τοΚαλούπι συρταριού ψυγείου είναι φτιαγμένο.

Καλώς ήρθατε να αγοράσετε την κατασκευή υψηλής ποιότητας και χαμηλού κόστουςΚαλούπι συρταριού ψυγείουμηχανήματα χύμα μαζί μας. Ως ένας από τους κορυφαίους κατασκευαστές και προμηθευτές καλουπιών οικιακών συσκευών στην Κίνα, είμαστε εξοπλισμένοι με ένα παραγωγικό και επαγγελματικό εργοστάσιο στο Taizhou της Κίνας στη διάθεσή σας. Για προσαρμοσμένα προϊόντα, επικοινωνήστε μαζί μας για να μας ενημερώσετε για λεπτομέρειες τώρα.
