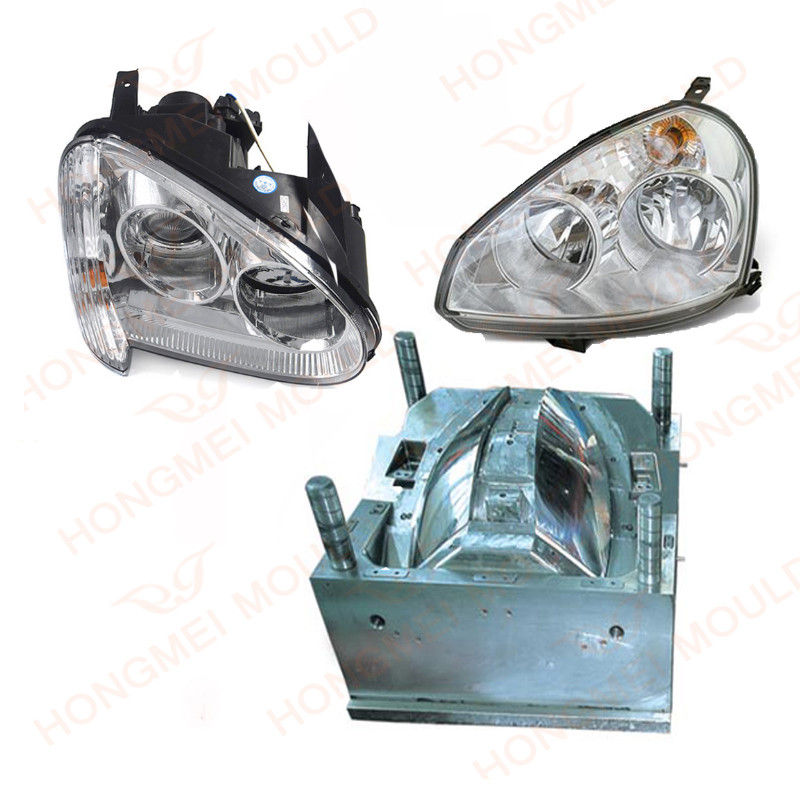

Καλούπι έγχυσης καλύμματος φανού αυτοκινήτου

Καλούπι έγχυσης καλύμματος φανού αυτοκινήτου

Πλαστικό καλούπι: Καλούπι έγχυσης καλύμματος λαμπτήρα αυτοκινήτου

Κοιλότητα καλουπιού: 1+1

Hot runner: 4 σταγόνες με πηνία θέρμανσης "HOTSET", διαχωρισμένος ελεγκτής θερμοκρασίας

Χάλυβας κοιλότητας καλουπιού: DIN 1,2738

Χάλυβας πυρήνα καλουπιού: DIN 1,2312

Ένθετο ολισθητήρα καλουπιού: DIN 1.2738 με Nitriding

Ενεργοποίηση ένθετου πυρήνα: 4 υδραυλικοί κύλινδροι

Πλαστικό υλικό: ABS

Χρόνος κύκλου: 40 δευτερόλεπτα

Χρόνος παράδοσης: 50 ημέρες

Οποιαδήποτε άλλη απαίτηση μπορείτε να συζητήσετε μαζί μας.

Εισαγωγή λαμπτήρα αυτοκινήτου

Τα κύρια συστατικά των μπροστινών και πίσω φανών είναι: αριστερός και δεξιός φακός, αριστερό και δεξιό διακοσμητικό πλαίσιο, δεξιά και αριστερά κελύφη λαμπτήρων και δεξιοί και αριστεροί καθρέφτες.

Απαιτήσεις εμφάνισης λαμπτήρα αυτοκινήτου

1 . Οπτικός φακός

 Το προϊόν είναι διαφανές, η εσωτερική πλευρά έχει το σχέδιο, το αίτημα εμφάνισης είναι υψηλό

2 . Διακοσμητικό περίβλημα

Η εμφάνιση του προϊόντος είναι αλουμινένια και ορισμένες περιοχές πρέπει να παγώσουν

3 . Το κέλυφος της λάμπας
Προϊόντα για εσωτερικές λειτουργίες, οπές καπακιού, οπές πίσω καλύμματος και άλλες απαιτήσεις συναρμολόγησης.

4 . Κάτοπτρο

Προϊόντα ηλεκτρολυτικής επιμετάλλωσης, υπάρχουν αυστηρές απαιτήσεις για διανομή φωτός, εμφάνιση επιμετάλλωσης αλουμινίου

Δομή σχεδίασης καλουπιών

Το ελαφρύ πλαστικό κελύφους αυτοκινήτου είναι εύκολο να προσκολληθεί στο φαινόμενο σταθερής μούχλας, για την επίλυση του κελύφους της λάμπας, η πρόληψη σχεδιασμού σταθερού καλουπιού από πλαστικό είναι:

* Πριν από τη σχεδίαση του καλουπιού, ελέγξτε εάν η κλίση απελευθέρωσης της περιοχής με μεγάλη δύναμη σύσφιξης των πλαστικών μερών είναι μεγαλύτερη από 3 μοίρες ή μεγαλύτερη και προσπαθήστε να την σχεδιάσετε σε περισσότερες από 5 μοίρες για να αποφύγετε να κολλήσει σταθερό καλούπι και να σύρετε τη ζημιά του πλαστικά μέρη.

* Το ανεστραμμένο σχέδιο έχει σχεδιαστεί στην εσωτερική πλευρά των πλαστικών μερών όπου το καλούπι είναι εύκολο να κολλήσει και η δύναμη σφράγισης είναι μεγάλη. Το βάθος του ανεστραμμένου σχεδίου είναι 0,5~1 mm και το ανεστραμμένο σχέδιο σχεδιάζεται κοντά στη στρογγυλή γωνία των πλαστικών μερών.

* Σχεδιάστε ράβδους ενίσχυσης στην εσωτερική πλευρά των χυτευμένων τμημάτων όπου η δύναμη σύσφιξης είναι μεγάλη ή σχεδιάστε ένα ανεστραμμένο άγκιστρο στη ράβδο ώθησης.

Το κανάλι νερού ψύξης υιοθετεί τη συνδυασμένη μορφή "κάθετου σωλήνα νερού + κεκλιμένου σωλήνα νερού + φρεατίου νερού ανύψωσης" και το σύστημα ψύξης υιοθετεί κατά προτίμηση κάθετο σωλήνα νερού. Ακολουθεί ο κεκλιμένος σωλήνας νερού, μόνο τότε ΧΡΗΣΙΜΟΠΟΙΕΙ τον τύπο διαχωρισμού καλά.

Το συνδυασμένο κανάλι ψύξης είναι ομοιόμορφα διατεταγμένο και κοντά στην κοιλότητα, το οποίο είναι κατάλληλο για καλούπι έγχυσης με μεγάλη παρτίδα και υψηλή ακρίβεια. Το μειονέκτημά του είναι ότι η επεξεργασία σωλήνων νερού ψύξης είναι πιο ενοχλητική.

Στο σχέδιο του καλουπιού, η περιοχή με μεγάλη δύναμη συγκράτησης των πλαστικών μερών οφείλεται στην κλίση της μήτρας μεγαλύτερη από 5 μοίρες και το ανεστραμμένο σχέδιο βάθους 0,5 mm σχεδιάζεται στην κινούμενη πλευρά του καλουπιού.

Επομένως, η εκτόξευση και η απογύμνωση του καλουπιού είναι ομαλή, ο μηχανισμός κινείται ομαλά, το καλούπι είναι ασφαλές, σταθερό και αξιόπιστο και το καλούπι δεν προσκολλάται στο φαινόμενο σταθερού καλουπιού, επιλύοντας επιτυχώς το πρόβλημα των πλαστικών εξαρτημάτων του κελύφους της λάμπας που κολλάνε σταθερό καλούπι. Μετά τη δοκιμαστική παραγωγή, το μοντέλο έχει καλό αποτέλεσμα φόρτωσης και σταθερή διάσταση.

Πλεονέκτημα της εταιρείας Hongmei Mold
- Δωρεάν Σχέδιο: Συμπεριλαμβανομένου του σχεδιασμού εξαρτημάτων και του σχεδιασμού καλουπιών
- Εξυπηρέτηση: 24 ώρες on line υπηρεσία
- Εξοπλισμός: Φρέζες υψηλών ταχυτήτων πέντε αξόνων
Φρέζες τριών αξόνων υψηλής ταχύτητας
φρέζες CNC
Μηχανές διάνοιξης βαθιών οπών
Φρέζες μεγάλης κλίμακας
CNC μηχανές χάραξης
Ηλεκτρικοί σπινθήρες (EDM)
κόφτης καλωδίων
