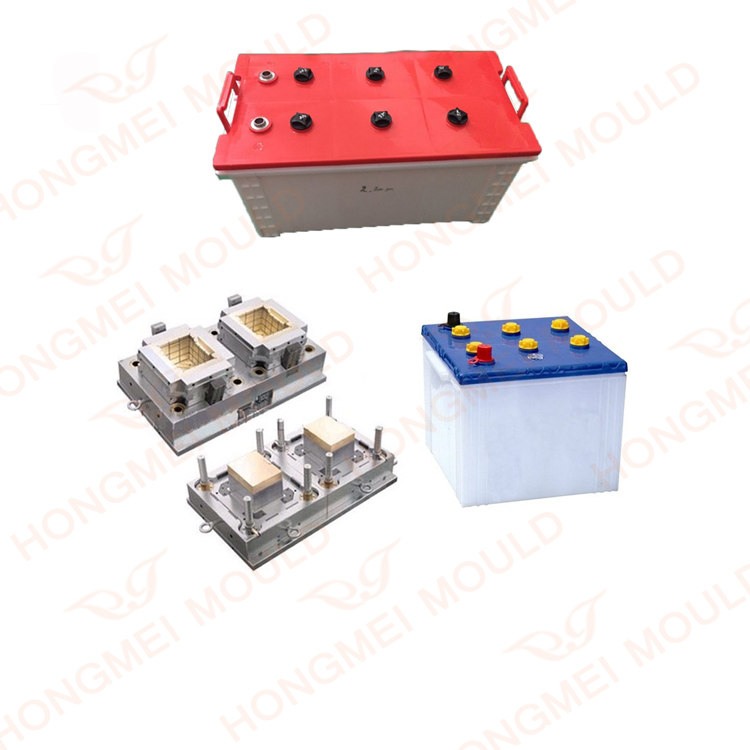

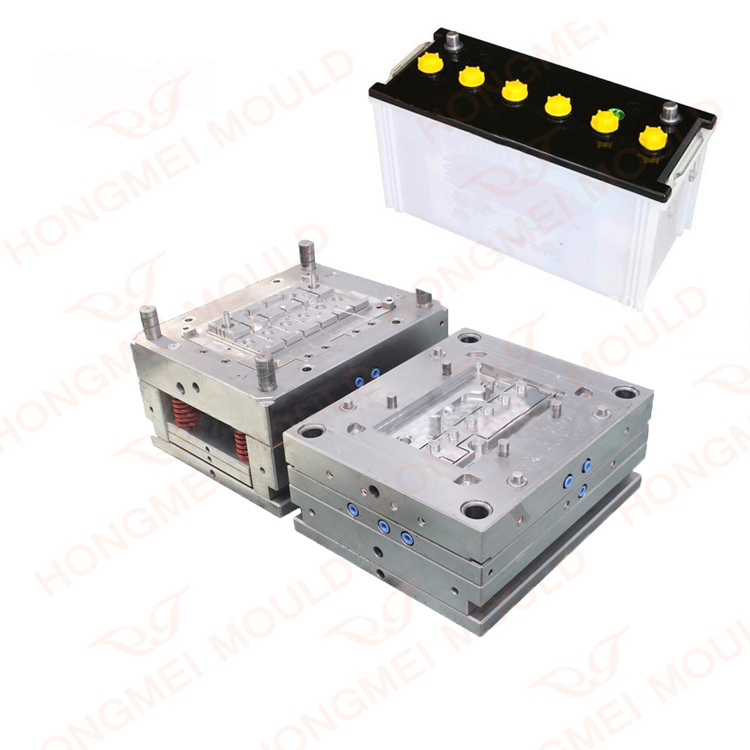

Καλούπι καλύμματος κελύφους κουτιού μπαταρίας

Καλούπι καλύμματος κελύφους κουτιού μπαταρίας

Όνομα καλουπιού:  Mold Cover Shell Box Battery Box

Πλαστικό Υλικό: ABS

Μέγεθος προϊόντος:  L555 X W410 X H345

Κοιλότητα καλουπιού ΑΡΙΘ. : Προσαρμοσμένο

Steel of Cavity &Core:  DIN1.2316/DIN1.2738/DIN1.2344/718/P20 (προαιρετικό)

Πρότυπο κατασκευής καλουπιών:  LKM ή DME ή Harsco

Σκληρότητα τερηδόνας & πυρήνας:  32-50 HRC

Σκληρότητα εξαρτημάτων φθοράς:  50-60 HRC

Κατάλληλη μηχανή έγχυσης:  450 Ton

Χρόνος κύκλου χύτευσης: 45S

Διάρκεια ζωής καλουπιού:  300.000 --- 3.000.000 βολές

Χρόνος παράδοσης:  30-60 ημέρες

Πώς να ελέγξετε κάθε μέγεθος πλέγματος είναι ίδιο;

1. Αυτό είναι ζωτικής σημασίας για την παραγωγή καλουπιών, δεν μπορεί να είναι πολύ χαλαρό ή πολύ σφιχτό. Εάν είναι πολύ χαλαρό, η θήκη της μπαταρίας θα επεκταθεί κατά τη φόρτιση. εάν είναι πολύ σφιχτό, η θήκη της μπαταρίας δεν θα φορτιστεί.

2. Επομένως, μετά από περισσότερα από 20 χρόνια εμπειρίας, η εταιρεία μας βρήκε την καλύτερη λύση για τον έλεγχο του μεγέθους. Οι μηχανικοί μας θα εκτελέσουν πρώτα μια ροή καλουπιού για να αναλύσουν την παραμόρφωση της θήκης της μπαταρίας.

3. Σύμφωνα με αυτήν την αναφορά, οι σχεδιαστές μας θα επιλέξουν την κατάλληλη θέση του σημείου έγχυσης για να διατηρήσουν την ισορροπία της έγχυσης. Επιπλέον, ο σχεδιασμός της υδάτινης οδού καλουπιού μας είναι πολύ πυκνός, προκειμένου να επιτευχθεί καλή ψύξη.

Ανάλυση ροής καλουπιού για πλαστικό καλούπι για κιβώτιο μπαταριών αυτοκινήτου

Η ανάλυση ροής καλουπιού είναι πολύ σημαντική για την παραγωγήΚαλούπι κουτιού μπαταρίας αυτοκινήτου. Μπορεί να αποφύγει αποτελεσματικά τον κίνδυνο σχεδιασμού και χύτευσης καλουπιών, να μειώσει αποτελεσματικά το κόστος επαναλαμβανόμενης τροποποίησης των καλουπιών και να μειώσει αποτελεσματικά τον αριθμό των προσαρμογών δοκιμής καλουπιών. Είναι ένα πολύ αποτελεσματικό εργαλείο πρώιμης ανάλυσης κινδύνου για χύτευση με έγχυση καλουπιού.

·Ανάλυση δεδομένων προϊόντων

Αναλύουμε βασικά δεδομένα προϊόντων με βάση τα προϊόντα πελατών, όπως: δομή, πάχος, ποιότητα δεδομένων κ.λπ.

·Θέση πύλης Θέση πύλης

Με βάση τις απαιτήσεις του προϊόντος των πελατών, έχουμε πλούσια εμπειρία στην επιλογή της καλύτερης μεθόδου εισαγωγής, μέγεθος δρομέα, μέγεθος πύλης για ανάλυση πελατών, ικανοποίηση των απαιτήσεων των πελατών και επίτευξη βέλτιστης πλήρωσης.

Mold Hot Runner

Το Hot runner είναι ένας τύπος συστήματος τροφοδοσίας τουΚαλούπι κουτιού μπαταρίας αυτοκινήτου : δύο πλάκες θερμαίνονται μαζί με ένα σύστημα πολλαπλής. Αυτό το σύστημα κατευθύνει το λιωμένο πλαστικό σε ειδικά ακροφύσια, τα οποία οδηγούν σε τμήματα κοιλότητας.  Σε σύγκριση με το hot runner, το άλλο σύστημα ονομάζεται ψυχρός δρομέας.

Τύποι θερμών δρομέων

Παρακάτω είναι παραδείγματα πυλών σε πραγματικά χυτά δείγματα.



                                         Πλήρως ζεστός δρομέας                                              Ημι-καυτό δρομέας

Σημείωση: υπάρχει ένας άλλος τρόπος για να τακτοποιήσετε το σύστημα hot runner: HOT TIP και SPRUE GATING.

Πλεονεκτήματα και μειονεκτήματα του συστήματος hot runner

Πλεονεκτήματα:

Εξοικονομήστε υλικά, καθώς δεν υπάρχουν δρομείς, έτσι και ως πλαστικά απόβλητα. Ιδανικό για υλικά υψηλού κόστους όπως LCP, PEEK.

Ανταγωνιστική τιμή μονάδας ανταλλακτικού.

Ιδανικό για μεγάλο μέγεθος ανταλλακτικών, όπως εξαρτήματα αυτοκινήτου.

Ιδανικό για καλούπια πολλαπλών κοιλοτήτων, όπως λαβές ξυραφιού, πλαστικά καπάκια για μπουκάλια ή ψεκαστήρες.

Μειονεκτήματα:

Υψηλότερο κόστος μούχλας σε σύγκριση με κρύους δρομείς, το ίδιο ισχύει και για το κόστος συντήρησης.

Υψηλή απαίτηση στο σχεδιασμό του καλουπιού, ειδικά στην ισορροπία πλήρωσης

Δεν είναι εύκολο να αλλάξετε χρώματα

Μπορεί να μην είναι κατάλληλο για όλες τις ρητίνες, ειδικά για αυτές που είναι ευαίσθητες στη θερμότητα

Ροή καλουπιού για ζεστούς δρομείς

Για πολύπλοκο μέρος, θα προχωρήσαμε σε μια αναφορά ανάλυσης ροής καλουπιού.

Τα πλεονεκτήματά μας

1: Εξαιρετικό σύστημα ψύξης με εκτεταμένο σωλήνα ψύξης
2: Copper Cooling για καλύτερα εφέ ψύξης
3: Σύστημα προανοίγματος για βελτίωση του χρόνου κύκλου
4: Σύστημα Semi-Hot Runner για εξοικονόμηση κόστους πελατών σε καλούπια
5: Καλούπι διαθέσιμο για ανακύκλωση υλικού
6: Εξαιρετικός έλεγχος του συστήματος στίλβωσης
7: Εβδομαδιαία αναφορά με διαθέσιμες φωτογραφίες επεξεργασίας καλουπιών
8: Δείγματα και κάθε δοκιμαστικό βίντεο διαθέσιμα
9: Ακριβής χρόνος δείγματος και χρόνος παράδοσης
10: Διατίθεται υπηρεσία logistic
11: Μηχανικοί διαθέσιμοι στο εργοστάσιο του πελάτη για εκπαίδευση
12: Υψηλή ποιότηταΚαλούπι κουτιού μπαταρίας αυτοκινήτουμε λογική τιμή

Σχετικά με εμάς

Η Hongmei Mold ιδρύθηκε το 2014 και ειδικεύτηκε στην κατασκευή διαφόρων καλουπιών έγχυσης πλαστικών. Η εταιρεία Hongmei βρίσκεται στην περιοχή Huangyan, την όμορφη «πόλη των καλουπιών» στην επαρχία Zhejiang της Κίνας. Είναι βολικό ότι θα χρειαστούν 30 λεπτά από το αεροδρόμιο Luqiao και 10 λεπτά από τον σιδηροδρομικό σταθμό Taizhou. Η εταιρεία Hongmei ειδικεύεται στην ανάπτυξη όλων των ειδών καλουπιών έγχυσης μεγάλης κλίμακας, ειδικά στην κατασκευή καλουπιών αυτοκινήτων, οικιακών συσκευών και καλουπιών καθημερινής ανάγκης, ενώ ταυτόχρονα παρέχουμε υπηρεσία μίας στάσης για την επεξεργασία ημικατεργασμένων προϊόντων καλουπιών. Η εταιρεία μας καλύπτει μια έκταση 5000 τετραγωνικών μέτρων και απασχολεί 86 εργαζόμενους που είναι επιδέξια.
